为桥梁健康“把脉”，海康威视推出视觉位移监测系统
2024-12 海康威视
字号：
如果你在桥上时
一辆满载货物的大货车轰隆隆地开过
有时候我们能感觉到桥在微微晃动
这就是桥梁的“挠度变化”
（即桥梁主梁的竖位移变化）
也是桥梁健康监测的重中之重
虽然桥是一种柔性结构
但受到的压力超限时也会“承受不住”
即挠度变化恢复过慢或恢复不到原水平
需要及时重点维护
目前我国公路桥梁达百万座
其中相当一部分桥梁服役已经超过25年
面对络绎不断的车流及重压
这些“老龄”桥梁
亟需更精准、实时的日常健康监测
为实时监测桥梁主梁位移变化
助力保障桥梁健康运行
海康威视推出
<视觉位移监测系统>
亚像素级视觉测量
精准捕捉桥梁挠度细微变化
一辆60km/h的大货车通过100m的桥梁
大概只需6.25s
那么必须要在短时间内
高频捕捉桥梁的微小形变
（也就是上面说的桥梁挠度变化）
视觉测量技术
在挠度监测应用中已被广泛认可
通过在桥梁每跨的跨中或四分点布设靶标
用相机监测靶标
将靶标的像素变化转化为位移量
从而实现挠度测量
但传统产品，安装需现场测量标定
存在人工测量误差
且靶标需要供电，安装维护成本较高

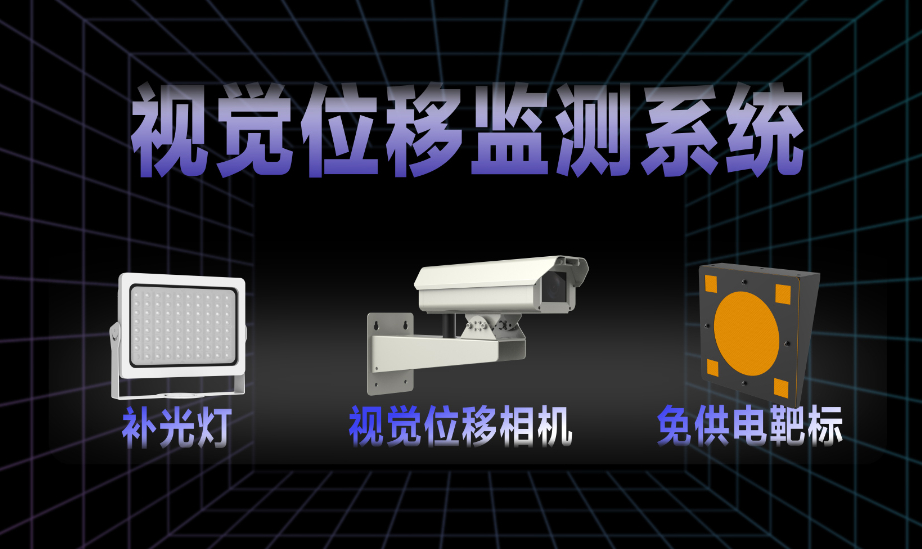

系统所配备的视觉位移相机
可自动完成靶标标定，无需人工参与
实现亚像素级精度的靶标动态位移监测
当测量距离为20米时
测量的误差不超过±0.1毫米
实现精准的动态测量

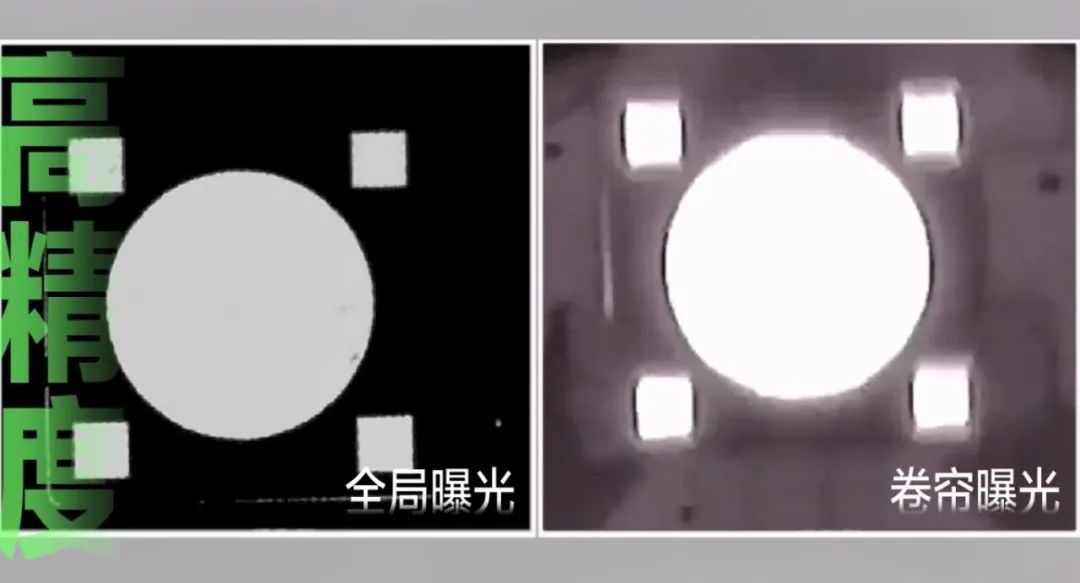

同时，为捕捉高频变化目标
相机采用全局曝光传感器（GMOS）
采集频率最大可达50Hz
即每秒至少进行50次数据采集
有效避免传统卷帘曝光方式造成的
画面拖影、变形
还原更多桥梁形变细节
无惧环境干扰
稳定监测保障桥梁健康运行
桥下视觉测量
常常会受到雨雾、强光等环境干扰
基于海康威视底层图像处理能力的深厚积累
系统利用强光抑制、特定波段成像算法
采用自有AI ISP技术成像
可消除顺逆光、雾气、高温热浪等成像干扰
稳定监测确保数据的有效性
同时，系统所配备的靶标
免供电，安装简便易维护
免外场人工标定
有效避免人工测量误差
画面如遇遮挡还可自动告警
成像效果更清晰、稳定
多维数据联动
多重保障、多份安心
系统采集的桥梁挠度数据
还可与车辆荷载、车辆路线、
车型特征、交通流量等数据
进行关联分析
形成一套集监测预警、可视化、
风险溯源的一体化监测系统
保障桥梁设施安全运行
△图为测试环境模拟数据，非真实数据△
同时，双快门技术的设计
支持一机多用
可同步兼顾高频测量与实时画面监测
掌握桥梁周边实时情况
多重保障更安心
此外，针对桥梁单跨度50米以内、
取电取网困难的场景
海康威视还推出太阳能取电的低功耗版本
满足不同桥梁运维场景数字化监测需要
不止桥梁监测场景，海康威视视觉位移监测系统以其高精度、更稳定、易维护等产品特点，同样适用于边坡位移、水利大坝、地质沉降、隧道沉降、房屋建筑等场景的数字化监测运维需求。
