在一個機房項目中，比起造價昂貴、高科技的硬件和軟件，橋架顯的很不起眼，但這并不降低橋架在機房中的作用，橋架是整個布線工程中不可缺少的部分，設計選型過程應根據各個系統線纜的類型、數量，合理選定適用的橋架至關重要，本期我們來做個橋架專題，一起來了解下橋架的施工安裝與計算。

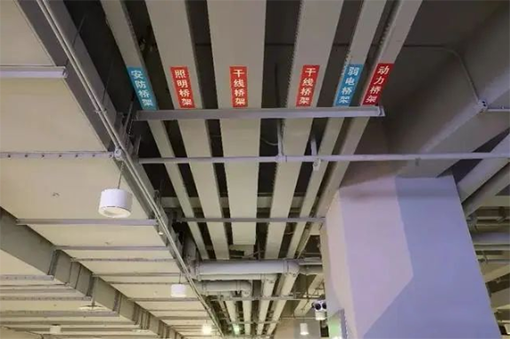

一、橋架的種類與選擇

一、電纜橋架型式及品種的選擇

1、需屏蔽電氣干擾的電纜網路或有防護外部（如：有腐蝕液休，易燃粉塵等環境）影響的要求時，應選用（FB）類槽式復合型防腐屏蔽電纜橋架（帶蓋）。

2、強腐蝕性環境應采用（F）類復合環氧樹脂防腐阻燃型電纜橋架。托臂、支架也要選用同樣材料，提高橋架及附件的使用壽命，電纜橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

3、除上述情況外，可根據現場環境及技術要求選用托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

4、在公共通道或戶外跨越道路段，底層梯級的底部宜加墊板或在該段使用托盤 。大跨距跨越公共通道時，可根據用戶要求提高橋架的載荷能力或選用行架。

5、大跨距（>3m）要選用復合型橋架（FB）。

6、戶外要選用復合環氧樹脂橋架（F）。

二、電纜橋架安裝施工工藝

一、電纜橋架安裝工藝流程：

定位放線→預埋鐵件或膨脹螺栓→支.吊.托架安裝→橋架安裝→保護接地安裝

二、確定始端與終端位置

根據施工圖確定始端到終端位置，沿圖紙標定走向，找好水平、垂直、彎通，用粉線袋或畫線沿橋架走向在墻壁、頂棚、地面、梁、板、柱等處彈線或畫線，并均勻檔距畫出支、吊、托架位置。

三、預埋鐵件或膨脹螺栓

1、預埋鐵件的自制加工不應小于120mm×80mm×6mm，其錨固圓鋼的直徑不小于10mm。

2、緊密配合土建結構的施工，將預埋鐵件平面緊貼模板，將錨固圓鋼用綁扎或焊接的方法固定在結構內的鋼筋上；待混凝土模板拆除后，預埋鐵件平面外露，將支架、吊架或托架焊接在上面進行固定。

3、根據支架承受的荷重，選擇相應的膨脹螺栓及鉆頭；埋好螺栓后，可用螺母配上相應的墊圈將支架或吊架直接固定在金屬膨脹螺栓上。

四、支、吊架安裝

1、支架與吊架所用鋼材應平直，無顯著扭曲。下料后長短偏差應在3mm范圍內，切口處應無卷邊、毛刺；

2、鋼支架與吊架應焊接牢固，無顯著變形，焊接前厚度超過4mm的支架、鐵件應打坡口，焊縫均勻平整，焊縫長度應符合要求，不得出現裂紋、咬邊、氣孔、凹陷、漏焊等缺陷；
3、支架與吊架應安裝牢固，保證橫平豎直，在有坡度的建筑物上安裝支架與吊架應與建筑物的坡度、角度一致；

4、支架與吊架的規格一般不應小于扁鋼30mm×3mm；角鋼25mm×25mm×3mm；

5、嚴禁用電氣焊切割鋼結構或輕鋼龍骨任何部位；

6、萬能吊具應采用定型產品，并應有各自獨立的吊裝卡具或支撐系統。

7、固定支點間距一般不應大于1.5～2m。在進出接線盒、箱、柜、轉角、轉彎和變形縫兩端及丁字接頭的三端500mm以內應設固定支持點。

8、嚴禁用木磚固定支架與吊架。

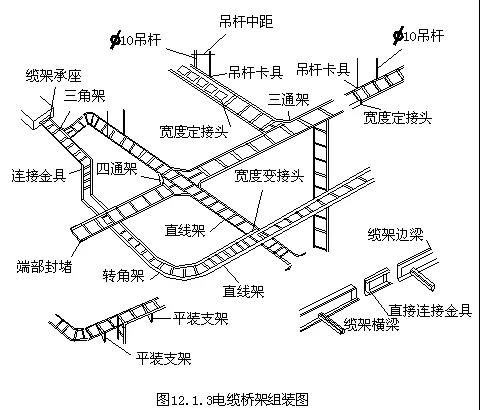

五、橋架安裝

1、電纜橋架水平敷設時，支撐跨距一般為1.5～3m，電纜橋架垂直敷設時固定點間距不宜大于2m。橋架彎通彎曲半徑不大于300mm時，應在距彎曲段與直線段結合處300～600mm的直線段側設置一個支、吊架。當彎曲半徑大于300mm時，還應在彎通中部增設一個支、吊架。支、吊架和橋架安裝必須考慮電纜敷設彎曲半徑滿足規范最小彎曲半徑。見下表。

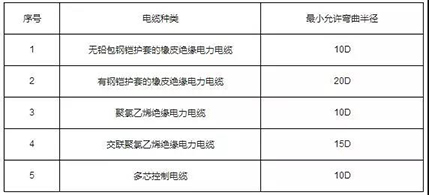

電纜最小允許彎曲半徑

2、門型角鋼支架的安裝：梯型橋架沿墻垂直敷設，可使用門型角鋼支架，支架的固定應盡可能配合土建施工預埋。如圖12．3．1．5（2-1），也可在土建施工中預埋開角螺栓，用開角螺栓固定支架如下圖12．3．1．5（2-2），也可以采用膨脹螺栓固定。

圖12.3.1.5.(2-1) 角鋼支架預埋安裝

圖12.3.1.5.(2-２) 鋼支架預埋地腳螺栓安裝

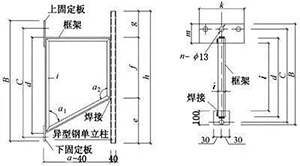

3、梯型角鋼支架的安裝：橋架沿墻、柱水平安裝時，托壁需安裝在異型鋼立柱上，而立柱要安裝在梯型角鋼支架上，使柱和墻上的橋架固定支架（或托臂）在同一條直線上。制作見圖和表12．3．1．5（3）底架與門型架焊接時，焊角高度5mm。

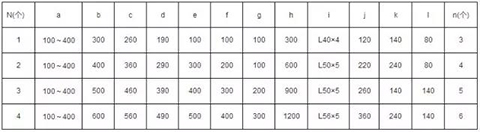

表 12．3．1．5（3）

梯型角鋼支架制作尺寸表（mm）

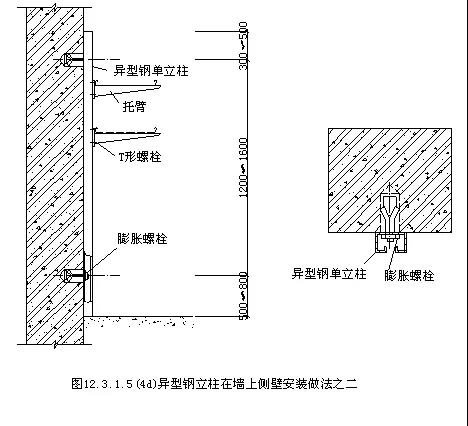

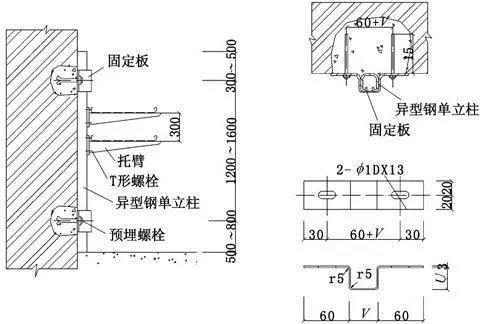

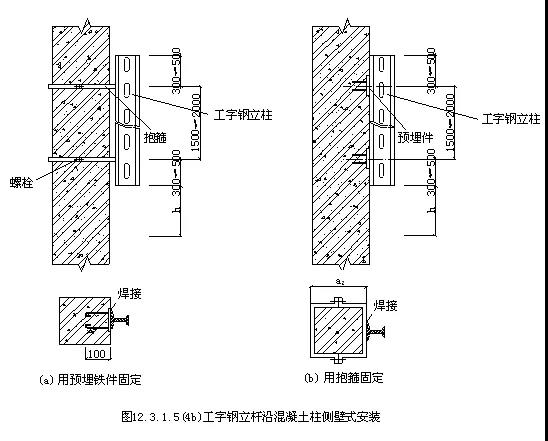

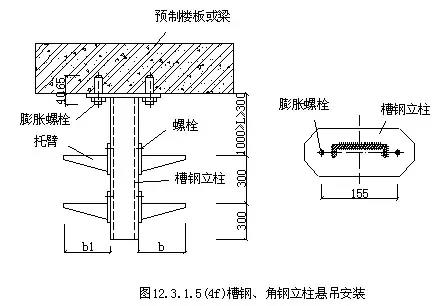

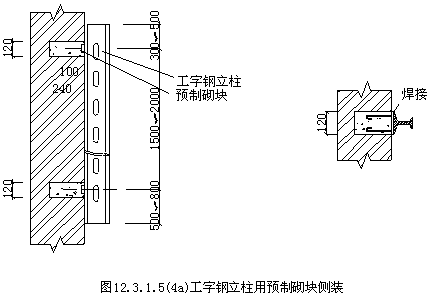

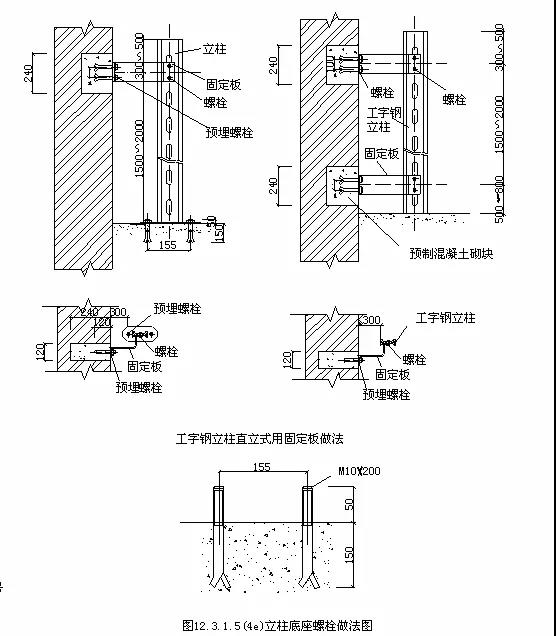

4、電纜橋架立柱側壁式安裝：立柱是直接支承托臂的部件，分工字鋼槽鋼、角鋼、異型鋼立柱；立柱可以在墻上、柱上安裝、也可懸吊在梁板上安裝。做法在混凝土可預埋鐵件；砌體可砌筑預制砌塊；也可以采用膨脹螺栓但必須在混凝土強度C20或磚強度在MU10以上的磚砌體上，作法可參照12．3．1．5（4a、b、c、d、e、f）。

圖12．3．1．5（4c）異型鋼立柱在墻上側壁安裝作法之一

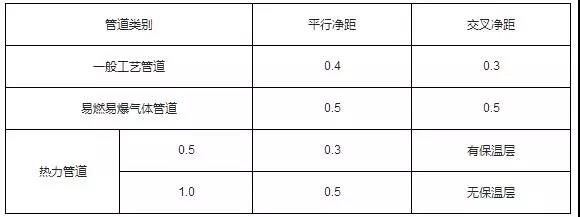

5、電纜橋架應敷設在易燃易爆氣體管和熱力管道的下方，當設計無要求時，與管道的最小凈距，符合12．3．1．5（5）的規定。

表示12．3．1．5 （5）與管道的最小凈距

六、托臂安裝：

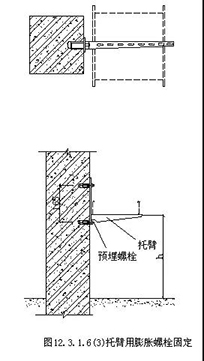

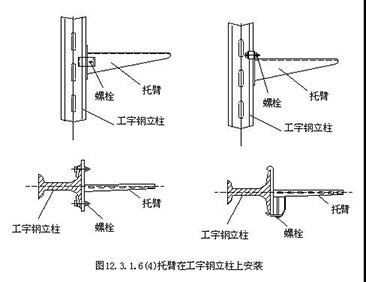

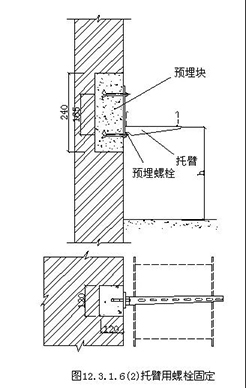

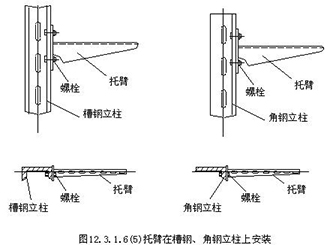

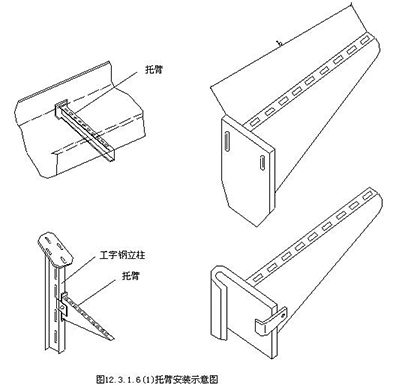

   托臂是直接支承托盤、梯架單獨固定的剛性部件，托臂有螺栓固定可預埋螺栓，也可采用膨脹螺栓，也可卡接，如圖12．3．1．6（1）、（2）、（3）、（4）、（5）。

三、電纜橋架安裝注意事項

一、施工要求

1、直線段鋼制電纜橋架長度超過30m，鋁合金或玻璃鋼制電纜橋架長度超過15m應設有伸縮節，跨越伸縮縫處設置補償裝置，可用帶伸縮節的橋架。

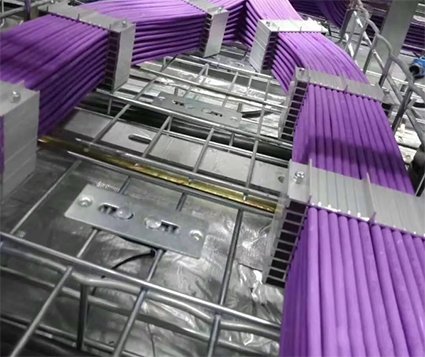

2、橋架與支架間螺栓、橋架連接板螺栓緊固無遺漏，螺母位于橋架外側，當鋁合金橋架與鋼支架固定時，有相互間絕緣防電化措施腐蝕措施，一般可墊石棉墊。

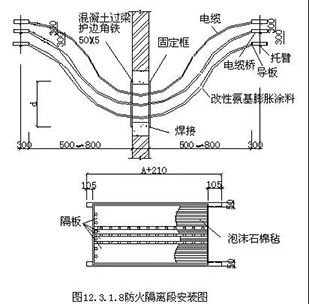

3、敷設在豎井內和穿越不同防火區的橋架，應按設計要求位置，有防火隔離措施，電纜橋架在電氣豎井內敷設可采用角鋼固定，見圖12．3．1．8。

4、電纜橋架在穿過防火墻及防火樓板時，應采取防火隔離措施，防止火災沿線路延燃；防火隔離墻、板，應配合土建施工預留洞口，在洞口處預埋好護邊角鋼，施工時根據電纜敷設的層數和根數用L50×50×5角鋼作固定框，同時將固定柜焊在護邊角鋼上；也可以先作好框在土建施工中砌體或澆灌混凝土時安裝在墻、板中。

二、橋架接地

橋架的接地，當設計允許利用橋架系統構成接地干線回路時，應符合下列要求：

金屬電纜橋架及其支架引入或引出的金屬電纜導管必須接地（PE）或接零（PEN）可靠，且必須符合下列規范：

1、金屬電纜橋架及其支架全長，與接地（PE）或接零（PEN）干線相連接不小于2處，使整個橋架為一個電氣通路。
2、非鍍鋅電纜橋架間連接的兩端跨接銅芯接地線，接地線最小允許截面積不小于4mm2。
3、鍍鋅電纜橋架間連接板的兩端可不跨接接地線，但連接板兩端不少于2個有防松螺帽或防松墊圈的連接固定螺栓。

四、關于橋架的一些計算

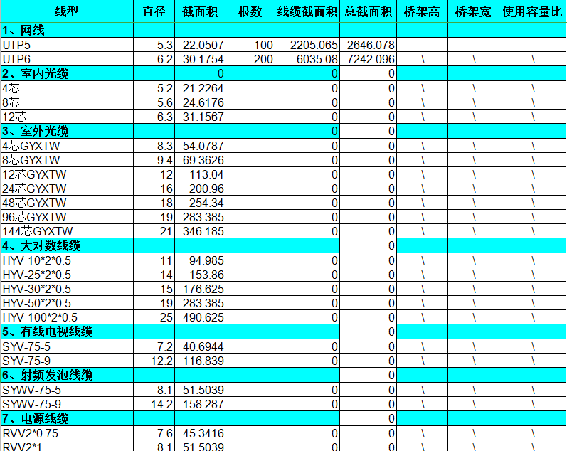

橋架的放線容量，我們在布線中用的最多，平時我們是根據所有線纜總面積來確定橋架的大小，計算的方法前面弱電行業網曾介紹過，有不少朋友反映計算太慢，那么這里面我們分享一個橋架自動計算表格，填入線纜的根據，即可確定橋架的型號。
