國家標準視頻安防監控數字錄像設備GB20815-2006
2008-06 來源：不詳 作者：佚名
字號：
編者按：日前，市公安局技術防范辦公室、市社會公共安全技術防范標準化技術委員會印發通知，要求從2008年5月1日起，本市用于視頻安防監控系統的硬盤錄像機，應達到國家標準《視頻安防監控數字錄像設備》（GB20815-2006）規定的Ⅱ類機（專業型數字錄像設備）或Ⅲ類機（綜合型數字錄像設備）的A級產品要求。還應依據《GB20815》8.2.1的規定，具有DVD視（音）頻信號數據輸出接口，輸出的視（音）頻復制信號均能使用通用影音播放軟件（Media player、RealPlayer、暴風影音、Powerdvd、金山影霸）播放，或可直接在通用設備上回放。本市原持有《安全技術防范產品生產登記批準書》（以下簡稱《生產登記批準書》）的硬盤錄像機生產企業，應按《GB20815》重新申請型式檢驗，并申領《生產登記批準書》。原《生產登記批準書》將自
1 范圍
本標準規定了視頻安防監控系統中數字錄像設備的通用技術要求、試驗方法、檢驗規則、對文件要求及標志、包裝、運輸和存儲。
本標準適用于以安全防范監控為目的的視(音)頻數字錄像設備的生產和檢驗。其他應用領域的視音頻數字錄像設備可參照使用。
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準。然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注明日期的引用文件，其最新版本適用于本標準。
GB／T 191 包裝儲運圖示標志(GB／T 191—2000，eqv ISO 780：1997)
GB／T 2828.1 計數抽樣檢驗程序 第1部分：按接收質量限(AQL)檢索的逐批檢驗抽樣計劃(GB／T 2828.1—2003，ISO 2859—1:1999，IDT)
GB／T 2829 周期檢驗計數抽樣程序及表(適用于對過程穩定性的檢驗)
GB／T 7401—1987 彩色電視圖像質量主觀評價方法
GB 9254 信息技術設備的無線電騷擾 限值和測量方法(GB 9254—1998，idt CISPRZZ：1997)
GB／T 9813—2000 微型計算機通用規范
GB 12663—2001 防盜報警控制器通用技術條件
GB 15207—1994 視頻入侵報警器
GB／T
GB 16796—1997 安全防范報警設備 安全要求和試驗方法
GB／T 17626.2 電磁兼容 試驗和測量技術 靜電放電抗擾度試驗(GB／T 17626.2—2006，IEC 6
GB／T 17626.3 電磁兼容 試驗和測量技術 射頻電磁場輻射抗擾度試驗(GB／T 17626.3—2006，IEC 6
GB／T 17626.4 電磁兼容試驗和測量技術 電快速瞬變脈沖群抗擾度試驗(GB／T 17626.4—1998，idt IEC 6
GB／T 17626.5 電磁兼容 試驗和測量技術 浪涌(沖擊)抗擾度試驗(GB／T 17626.5—1999，idt IEC 6
GB／T 17626.6 電磁兼容 試驗和測量技術 射頻場感應的傳導騷擾抗擾度(GB／T 17626.6—1998，idt IEC 6
GB／T 17626.11 電磁兼容 試驗和測量技術 電壓暫降、短時中斷和電壓變化的抗擾度(GB／T 17626.11—1999，idt IEC 6
GB／T 17799.1—1999 電磁兼容 通用標準 居住、商業和輕工環境中的抗擾度試驗(idt IEC 6
GB／T 17799.3—2001 電磁兼容 通用標準 居住、商業和輕工環境中的發射標準(idt IEC 6
GA／T 367—2001 視頻安防監控系統技術要求
GY／T 134—1998 數字電視圖像質量主觀評價方法
3 術語和定義
下列術語和定義適用于本標準。
3.1
數字錄像設備 digital video recording equipment；DVR
利用標準接口的數字存儲介質，采用數字壓縮算法，實現視（音）頻信息的數字記錄、監視與回放，并可帶有系統控制功能的視頻設備或視頻網絡傳輸與監控的設備。
3.2
圖像質量 video image quality
圖像信息的完整性，包括圖像幀內對原始信息記錄的完整性和圖像幀內間連續關聯的完整性。它通常按照如下的指標進行描述：像素構成、信躁比、原始完整性（如色彩還原、位置毗鄰關系、運動關系等）。
3.3
數字圖像格式 video data format
單幀數字圖像的像素總數，如320X240，352X288，640X480，704X576等。
3.4
分辨率 resolution
在本標準中，分辨率專指數字錄像設備回放出來的一幀圖像能被人眼分辨出的像素數。
3.5
信噪比 signal to noise ratio
參考視頻的數字信號在壓縮前的信號能量（通常取最大灰度級）與對其進行壓縮—解壓后失真視頻的數字信號的能量之比。
信噪比的計算公式如下：

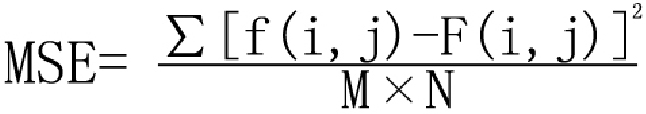

其中，255是最大灰度級，RMSE就是圖像的平均平方（根）誤差，即MSE的平方根。
其中，f(i，j)和F（i，j)分別為解碼圖像和原始圖像的像素的灰度值，MXN為圖像大小，i和j為像素在圖像中的坐標。
注：模擬視頻信號中，亮度信號幅度的標稱值與隨機雜波幅度的有效值之比，用分貝（dB）數表示。
在信號處理、傳輸過程中，信噪比是指某一測量點的信號功率與噪聲功率之比。
3.6
分辯力 definition
對一幀等寬的黑白相間的線條之圖像，分辨其黑白線條最小寬度的能力。
3.7
參考視頻信號 reference video signal
用于測評DVR視頻質量的、內容符合規定要求的原始視頻信號。它可以是原始的具有5級圖像質量水平的模擬視頻信號，也可以是無壓縮的在原始的具有5級圖像質量水平的模擬視頻信號基礎上按照標準方法量化的數字視頻信號(視頻PCM數據流)。
3.8
失真視頻 distortional video signal
輸出視頻
經DVR壓縮—解壓處理后的、相對于參考視頻有失真的視頻信號，指DVR輸出的視頻信號。
3.9
圖像的連續性
