集中供暖安防监控系统解决方案
2012-10
字号：
集中供暖安防监控系统解决方案
我国北方地区冬季目前普遍采用集中供暖方式进行供热。锅炉房通过城市高温供热管道将热水送至各居民小区、企业中的换热站。在换热站，高温管道（以下简称一次网）中的热水与进居室暖气片（以下简称二次网）的热水通过换热器交换热量。经过换热后，二次网中热水流入各居室中。下面我们将向大家介绍欣荣泉视频监控软件就供暖系统的解决方案：
在以上过程中，供热调度部门需要对分散在不同地理位置换热站中温度、压力、流量、液位等参数集中实时监视，控制换热站中各设备的运行。同时，根据从现场监测到的各换热站运行参数，调节热电厂运行工况，保证冬季整个供暖的稳定运行。
我国现行的热力站运行管理仍处于手工操作阶段，影响了集中供热优越性的充分发挥。主要反映在：缺少全面的参数测量手段，无法对运行工况进行系统的分析判断；系统运行工况失调难以消除，造成用户冷热不均；供热参数未能在最佳工况下运行，供热量与需热量不匹配；运行数据不全，难以实现量化管理。
搞好城市集中供热工程，必须要全面提高供热技术水平。因此，建立基于GPRS 无线网络的监控系统，来实现各换热站现场参数的采集、调度室与各换热站的数据实时通讯控制，可以很好的解决上述缺点，可以有效提高供热系统的自动化控制水平，并且能很大程度上提高供热行业的管理水平。供热工程中的自动控制对于保证供热系统优质供热、安全运行、经济节能、环境保护具有十分重要的作用。
欣荣泉视频监控软件系统方案中，整个热网远程监控系统由三部分组成：现场换热站控制部分、GPRS 数据传输部分、调度室数据中心。通过控制模块完成与SARO GPRS DTU 的数据交互。PLC 定时将数据发送给GPRS DTU，同时PLC 实时接收DTU 发来的数据完成相应控制功能。GPRS DTU在收到PLC 发来的数据会立即转发到数据中心。
(1) 现场换热站
PLC 将各工艺参数实时采集后通过RS-232 串口通信模块将数据送往GPRS DTU 通信模块；同时，还可通过该通信模块接收调度中心的指令。
(2) GPRS 数据传输部分
在对GPRS DTU 通信模块进行配置时预先输入数据中心的固定IP 地址。GPRS DTU 通信模块收到PLC 发来的数据后，把这些数据送到前面设置的IP地址网络服务器中，通过端口映射转发到数据中心服务器。SARO GPRS DTU 发送数据的过程为：数据送到中国移动GPRS 网络中，然后再经过Internet，最后在数据中心通过ADSL 进行接收。

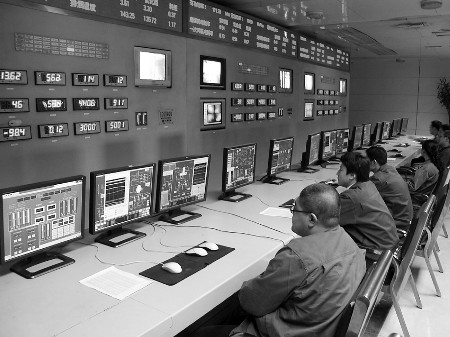

(3) 调度室数据中心
由ADSL MODEM、网络服务器、防火墙、数据中心服务器、工作站。数据中心服务器通过ADSL Modem 接收来自各换热站的数据，并对数据进行存储、历史趋势分析、报表打印等，其中一部分数据还传送到全厂MIS 系统。
